螺 丝 精 修 機

使用说明書

第1.0版

 仲精機株式会社

１．    規格

外形尺寸・・・・・・・・・・・・长295×宽198.5×高422.5

重量・・・・・・・・・・・・・12kg

鑽夾头夾持範圍・・・・・0.5～10mm

【電機式樣・特性】（使用ORIENTAL MOTOR社的電機）

速控電機・・PSH540-401P（ORIENTAL MOTOR）

減速機（減速比6）・・・・ 5GN-6K　　　（ORIENTAL MOTOR）

最大功率・・・・・・・・・・・40W

電壓／電頻／電流／消耗電量・・単相100V／50Hz／1A／90W

単相100V／60Hz／1A／90W

電源輸入電壓・・・・・・・・・単相100V

電源輸入電頻・・・・・・・・・50／60Hz

速度控制範圍・・・・・・・・・50Hz：15－233r／min

　　　　　　　　　　　　　　　60Hz：15－250r／min

扭矩（電機軸）・・・・・・・・ 0.50－0.99N・m

旋轉速度設定方法・・・・・・・電機後部SPEED CONTROL 開關

防止过热保護裝置・・・・・・・热度感應

２．　構造・操作说明

　　　插入100V電源。

　　　用鑽夾头夾住丝錐。

　　　打開機头後部的電源ON／OFF按鈕来啟動機器。

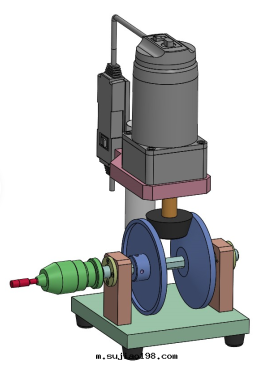

　　　把需要修整的部分往里按，胶皮電機圆盤和軸圆盤（左）接触，丝錐正轉插入。丝錐貫通後，把工件往前一拉軸圆盤（右）接触胶皮電機圆盤，丝錐逆轉，然後拔出。

　　　〈　注意　〉

　　　修整丝錐时負荷过高的話会導致軸圆盤停止轉動，電機不旋轉的狀态。　　　以外電機在不知道什麼原因引起的温度过高时，热度感應会被啟動，電機会停止轉動。（電機的温度下降後会自動再開始轉動，檢測时一定要把電源關上後再進行檢測。）

３．    維護・使用环境

在接触可燃性燃气・腐食性燃气・化學藥品・海水・水・水蒸気・焊接等能接触到的地方請不要使用。

軸承・胶皮圆盤是消耗品，軸不旋轉时，胶皮圆盤的壓力下降或者感覺到异常时請及时更换。

旋轉部・摩擦部等防止夾手适用的安全罩等需要準備一下。

要是有不清楚的地方請聯系仲精機株式会社。

以上

図面

　　　(1)　外形図　 541013A－01  　　　　　　　　　　　　　

安全上的注意事項

在这里提示的注意・警告是为了安全正确使用本産品的工作人員和周圍的人員带来不必要的危害，把設備的損壞防範于未然所必須遵守的事項。都是安全方面的重要内容，国际标準（ISO）、日本工业标準（JIS）、其他的安全法規（劳動安全衛生法等）請嚴格遵守。

請熟读说明書並理解透徹方可使用。为了方便使用也請好好保管。

①  本産品的适用性的決定权在組織的設計者身上，由此判斷産品的适用性。

本産品因使用用途尤为廣泛，請在使用前确認和組織的适用性。也請公司的設計者按照需要分析並測試後再做決定。

这个組織的性能，安全性的保证的責任由決定适合組織的抉擇者来承擔。

用途的内容考慮好，機器故障的可能性也考慮到組織構成里面。

②  本産品應由有充分经验和知識的人員来操作。

本産品如有操作不當会引發安全性方面的問题。

機器・裝置的組裝，操作，日常維護等由有充分知識和经验的人員来操作。

在進行現有的組織里增加时，加安全罩的設置等，对于作业者或者第三方可能触碰到的範圍里，不要讓手触碰到时刻注意和警覺。

請不要給本産品随便進行改造。

修理时，補修用的零部件必須是公司指定的零部件。

機器不再能使用或者不在需要时，請按照産业廢棄物進行正确的廢棄處理。

③  在确認安全之前、機器・裝置的處理，機器的拆卸是绝对不能進行的。

１.  機器・裝置的檢查，整備等需要在被驅動物體下落防止處理和防止暴走處理的設置有沒有實施确認之後進行。

２.  往下取産品时，因是异常處理可能会進入行程中的區域，在進入此區域之前應該确認好以上記载的安全措施有沒有做好，把能量源头設備的電源，空壓機等設備的電源切斷等，保護好設備的安全的同时，理解並參照使用機器的注意事項再進行操作。

３.  機器・裝置在啟動时，預期外的操控・錯誤的操控發生时也能做出相應的对策和處理。

４.  空气系統部分的拆卸・部品交换等作业的操作时，要提前把本産品内部的殘留壓力先解放。

５.  保守定檢等沒有辦法必須進入本産品的行程區域内，並要同时進行做业时，請務必要提前做好异常时可以馬上停止運轉的裝置。（配置監視人，在發生异常时可以馬上切斷動力源等。）

６.  日常檢查和定期檢查一定要實施，在做业前一定要确認關聯的機器有沒有异常显示。要是發現异常一定要馬上進行維修和其他所需要的措施。

④  如果在以下的条件或者环境使用时，請对安全对策進行特殊对應和考量。

１.  在指定以外的条件，环境或者屋外在日光能直射到的地方使用。

２.  預計有可能給人和财産带来很大影響，尤其是为了維護安全方面要求的用途时使用。

本公司的産品是以制造业为目的为了和平利用向客戶提供。

如是制造业以外的客戶需要購買使用时，可以和本公司商談按照客戶的需求来改变機器的樣式進行交易。

如有不明的問题，請聯系和貴公司最近的营业點。

聯系地址電話

仲精機株式会社

日本·本社／大阪営業所　〒571-0011

大阪府守口市金田町1-2-17

　　　　　　　　　Tel : 06-6901-1875  FAX : 06-6905-8241

　　　　　　　　　E-mail : honsha@nakaseiki.co.jp

中国·威海／営業所　〒264300

山東威海高區天津路198号

　　　　　　　　　Tel : 0631-5660800  FAX : 0631-5660808

　　　　　　　　　　E-mail : sales@lianqiaonaka.net

【改訂履歴】
